| Rotlichtquellen / Tonlampenersatz |
|---|
 |
Rotlichtelemente mit Luxeon LED-Lichtquelle und integr. Regelschaltung als Tonlampenersatz
Für den Betrieb an der vorhandenen Stromversorgung für die bisherige Tonlampe. Ersetzt die konventionelle Tonlampe (einfacher Austausch) und rüstet Ihr Tongerät auf Rotlicht-Tonabtastung um. Die vorhandene Mono- oder Stereo-Solarzelle kann weiterhin verwendet werden. Bei intakter und korrekt justierter Spaltoptik und Solarzelle liefert diese Rotlichtquelle gleichermaßen hervorragende Abtastqualität bei herkömmlichen und neuen (Cyan-) Tonspuren.
|
|
Hinweise zum Gebrauch
- Prüfen Sie an der vorhandenen Tonlampenfassung die Spannung, die von Ihrem Tonlampengleichrichter im Leerlauf (also ohne Tonlampe in der Fassung) abgegeben wird. Diese sollte mindestens 5V betragen, maximal 15V.

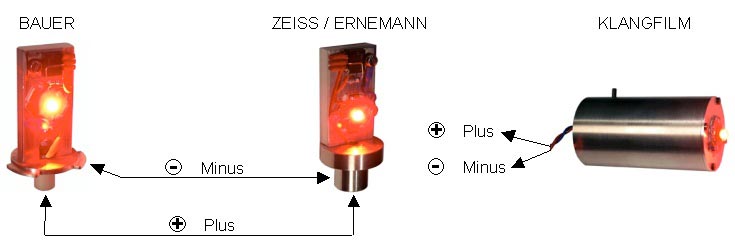

- Nur BAUER, PHILIPS und ZEISS / ERNEMANN: Prüfen Sie die Polarität der Gleichspannung. Der Pluspol muß innen / am kleinen Ende des Sockels anliegen, der Minuspol außen / am Mantel bzw. Kragen des Sockels.
- Nur BAUER, PHILIPS und ZEISS / ERNEMANN: Das Rotlichtelement nun wie eine konventionelle Tonlampe in die vorhandene Lampenfassung einsetzen.
- Nur PHILIPS: Die Ausrichtung des Rotlichtelements ist universell verstellbar: Die untere Rastscheibe ist durch Lösen der zwei Befestigungsschrauben M3 in jeder erforderlichen Position montierbar.
- Nur KLANGFILM: Hier ersetzt das Rotlichtelement die komplette herausnehmbare Lampenfassung des Tonlaufwerkes. Der elektrische Anschluß erfolgt über die beiden Kabel des Rotlichtelements (helle Kabelfarbe: Pluspol, dunkle Kabelfarbe: Minuspol). Beachten Sie bei Anschluß an die vorhandene Tonlampen-Versorgungsleitung unbedingt die Polarität!
- Wir empfehlen dringend den Focus der Spaltoptik neu zu justieren. Andere Parameter (Spaltlage, Breite etc.) und die Justage der Solarzelle/n sollten nicht verändert werden. Das monochromatische Licht der LED (630-640nm) ermöglicht i.d.R. sogar eine etwas schärfere Abbildung des Lichtspaltes auf dem Film als es bei der konventionellen Lichtquelle mit sehr breitem Spektrum möglich war. In jedem Falle sollte die Spaltoptik erneut auf maximale Schärfe bei Verwendung des Rotlichtelementes als Lichtquelle eingestellt werden.
- Je nach verwendeter Solarzelle und deren spektraler Lichtempfindlichkeit kann u.U. der Ausgangspegel deutlich geringer sein als dies bei der
bisherigen Tonlampe der Fall war. Bei den meisten Vorverstärkern kann dies durch Erhöhung der Eingangsempfindlichkeit bzw. des Verstärkungsfaktors (GAIN) einfach ausgeglichen werden. Sollte der Regelbereich Ihres Vorverstärkers und/oder Kinoprozessors nicht ausreichen um den Arbeitspegel zu erreichen, ist ein zusätzlicher Vor-Vorverstärker erforderlich.
|
|
|
