| Teil 4: Anpassung der Motorleistung |
|---|
 |

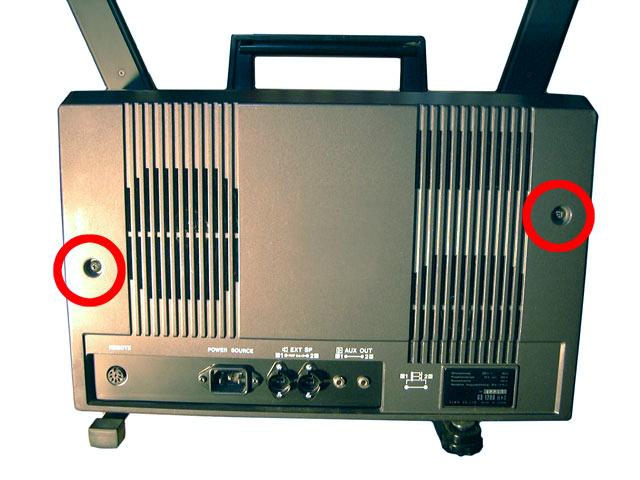

4.1 ACHTUNG: Vor allen Arbeiten Netzstecker ziehen! Bitte entfernen Sie das Netzanschlußkabel vom Gerät! Nehmen Sie die Rückwand des Gerätes ab, indem Sie die beiden Schrauben auf der Rückseite des Projektors lösen. Achtung! Bevor Sie die Rückwand komplett abnehmen können, muß das Lautsprecherkabel vorsichtig aus dem Steckverbinder auf der Hauptplatine herausgezogen werden. |
 |

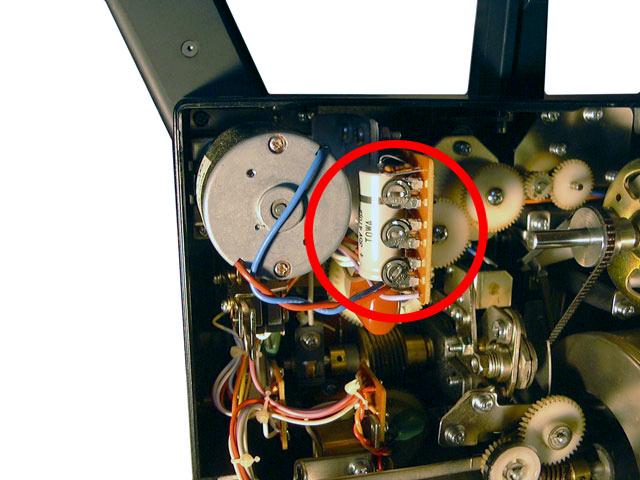

4.2 Neben dem linken Motor (Motor des Abwickelspulenarmes) befindet sich eine kleine Platine mit 3 Einstellreglern. Sollte sich bei Ihrem Gerät an dieser Stelle keine Platine befinden, beachten Sie bitte die Anmerkung weiter unten. |
 |

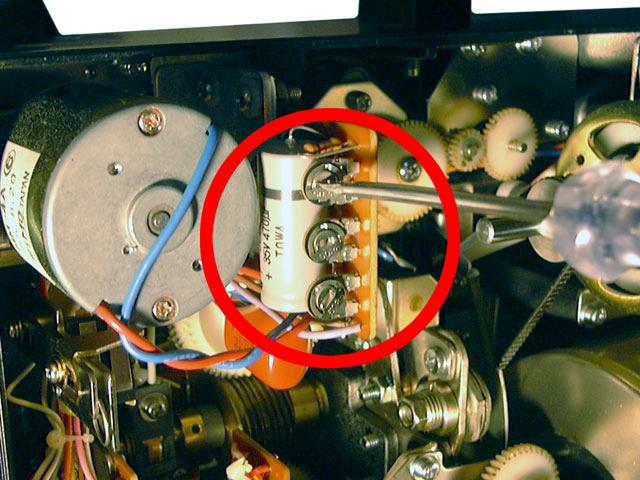

4.3 Drehen Sie mit einem feinen Schraubendreher das obere und das mittlere Potentiometer im Uhrzeigersinn bis zum Anschlag. Sie erhöhen so die Motorleistung für den 800m-Betrieb. Verändern Sie bitte nicht die Einstellung des unteren Potentiometers. Verbinden Sie das Lautsprecherkabel mittels des Steckverbinders wieder vorsichtig mit der Hauptplatine und montieren Sie die Rückwand. |
|
Anmerkung:
Bei einigen älteren Bauversionen des Elmo GS-1200 ist diese Platine nicht vorhanden. Bei diesen Geräten ist jedoch die Kraft des Motors i.d.R. bereits ohne Veränderung ausreichend, um 600/800m glatt aufzuwickeln.
Führen Sie nun einen Testlauf mit Ihrem Gerät durch (Vorwärts-, Rückwärtsprojektion und Rückspulung). Stellen Sie außerdem in jedem Falle sicher, daß die Wickelmotore Ihres Projektors, vor allem deren Getriebe, einwandfrei arbeiten (nicht hakeln, ruckeln etc.) und sämtliche Zahnräder vollständig intakt sind, d.h. keine Haarrisse oder sonstige Beschädigungen oder Versprödung aufweisen. Die Spulenarme dürfen nur an einwandfreien Getrieben montiert werden. Wir übernehmen in diesem Zusammenhang keinerlei Garantie/Haftung für die an Ihrem Gerät vorhandenen Komponenten. Unsere Garantie bezieht sich ausdrücklich nur auf die von uns gelieferten Teile. In seltenen Fällen kann es vorkommen, daß eine Filmspule von den Elmo-Spulendornen nicht ausreichend fest gehalten werden kann. Dies ist abhängig vom verwendeten Spulentyp und der Fertigungstoleranz der Filmspule sowie der Spulendorne. Hierdurch kann es zu unrundem Lauf der Spule und sogar zur Berührung der Spule mit dem Spulenarm kommen. Abhilfe schafft in diesem Fall der im Lieferumfang enthaltene Distanzring aus schwarzem Gummi. Dieser wird vor dem Aufsetzen der Filmspule auf den Spulendorn geschoben/gerollt. | |
 |
Beachten Sie in diesem Zusammenhang auch, daß der Arretier-Hebel des Spulendorns in beiden Kipprichtungen unterschiedliche Anschläge hat. Dadurch ist es bereits in gewissen Grenzen möglich abweichende Breiten verschiedener Filmspulen beim Befestigen auszugleichen. Wir wünschen Ihnen nun viel Vergnügen mit pausenlosem Filmgenuß! |
