| Teil 3: Montage der 800m-Arme |
|---|
 |

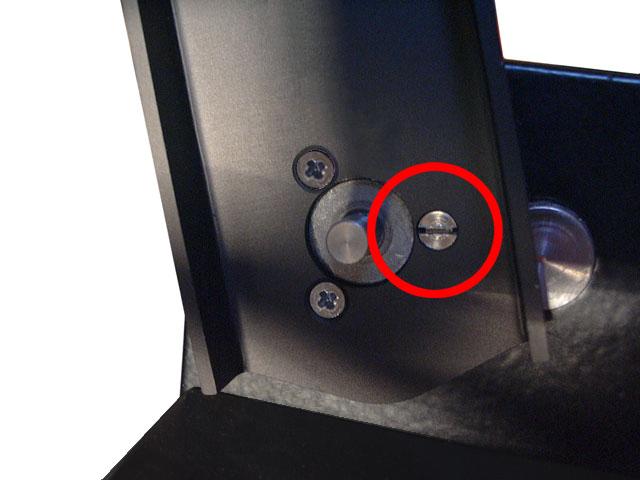

3.1 Montieren Sie zuerst den hinteren Spulenarm (Aufwickelspulenarm) am Projektor. Beachten Sie unbedingt die Anordnung der Schrauben auf dem Bild! Die Schlitzkopfschraube muß bei beiden Armen jeweils zur Gerätemitte zeigen! Also beim hinteren Arm nach rechts. Ziehen Sie alle Schrauben vorsichtig fest und bewegen Sie dabei den Arm behutsam hin und her. Achtung, die Schrauben sind sehr empfindlich. |
 |

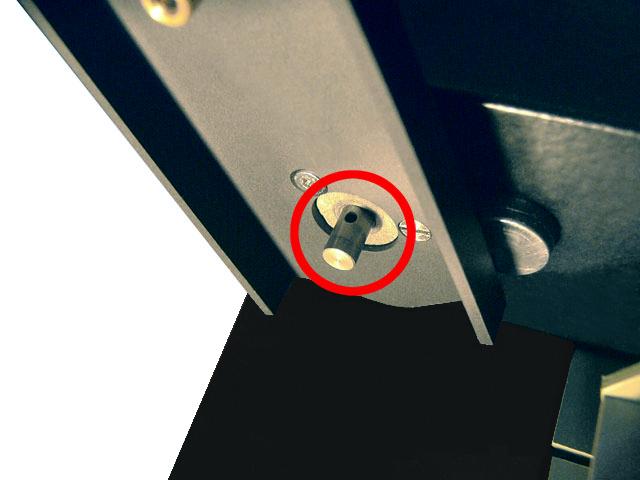

3.2 Richten Sie nun die Antriebsachse entsprechend der Abbildung aus (Bohrung vertikal). Ziehen Sie leicht an der Achse, um die maximale Länge außerhalb des Gerätes zu erhalten. |
 |

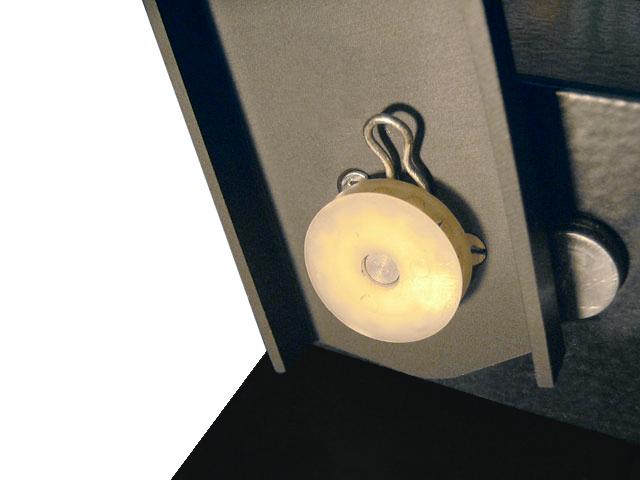

3.3 Schieben Sie nun das Riemenrad (jenes ohne kleinen Zahnkranz hinten) mit der glatten Seite nach vorne zeigend vorsichtig auf die Antriebsachse. Dabei darf die Achse nicht zurück ins Gehäuse gedrückt werden.
Achten Sie ebenfalls darauf, daß die Bohrung im Riemenrad exakt zur Bohrung in der Antriebsachse ausgerichtet wird und stecken Sie dann den beiliegenden Sicherungsstift durch die Bohrung. Verwenden Sie hierbei bitte nicht die "alten" originalen Sicherungsstifte aus den 360m-Armen, da diese nicht die notwendige Krümmung aufweisen. |
 |

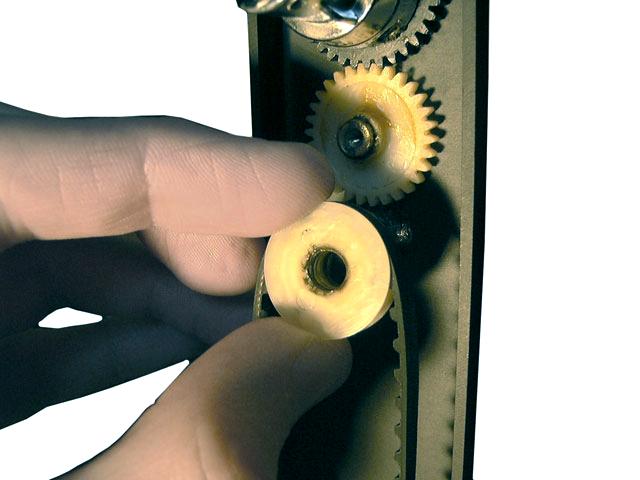

3.4 Legen Sie den Riemen in das untere Riemenrad ein. Halten Sie den Riemen auf Spannung. |
 |

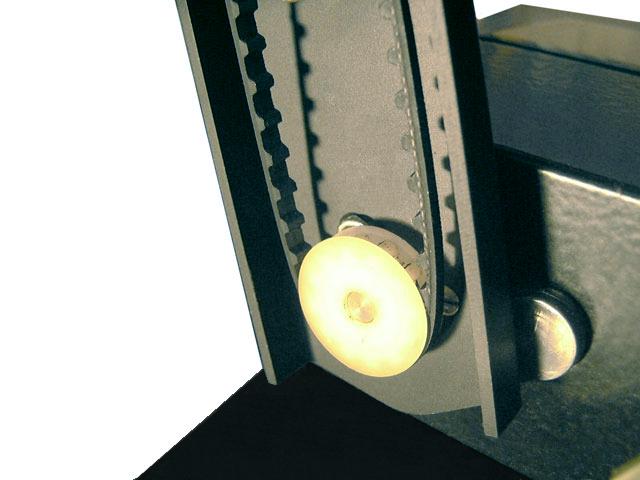

3.5 Legen Sie den Riemen ebenfalls (unter leichtem Zug) in das obere Riemenrad ein und schieben dieses -mit dem Zahnkranz nach hinten zeigend- auf die entsprechende Achse. Vergewissern Sie sich, daß alle Räder leichtgängig ineinandergreifen. Montieren Sie abschließend den Deckel des Spulenarmes mittels der beiden kleinen Schrauben. Achtung, die Deckel des vorderen und hinteren Spulenarmes sind nicht identisch. Bitte nicht vertauschen! |
 |

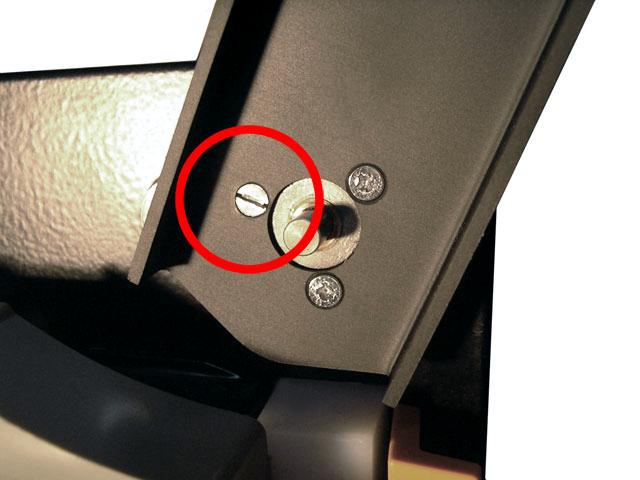

3.6 Wiederholen Sie nun die Schritte 3.1 bis 3.5 mit dem vorderen Spulenarm (Abwickelspulenarm). Beachten Sie jedoch, daß bei diesem Arm die Schlitzkopfschraube der Armbefestigung nun nach links zeigen muß (vgl. 3.1) |
