| Teil 2: Vorbereitung der 800m-Arme |
|---|
 |

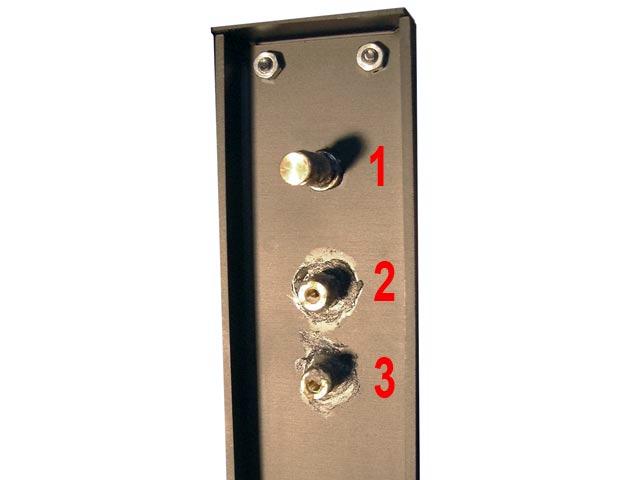

2.1 Bereiten Sie zuerst den hinteren Arm (Aufwickelspulenarm) für die Montage vor. Vor dem Zusammenbau müssen die Achsen 1, 2 und 3 gut eingefettet werden. Hierbei soll auch der angrenzende Bereich um die Achsen herum mit eingefettet werden (siehe Abbildung), da die Zahnräder an diesen Stellen im Betrieb aufliegen. Wir empfehlen hierzu unser Sicherheits-Schmierfett "Microlube" (Best.-Nr. 4052). |
 |

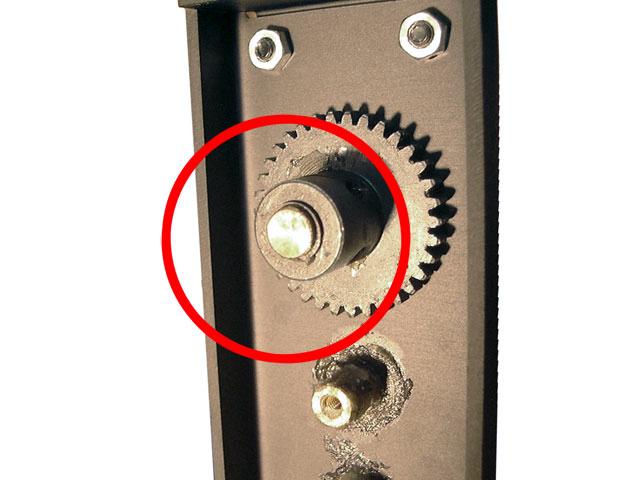

2.2 Schieben Sie das große, dunkle Zahnrad vorsichtig auf die obere, lange Achse. Positionieren Sie dann den neuen, dem Set beiliegenden Sicherungsring in der Nut der Achse vor dem Zahnrad. |
 |

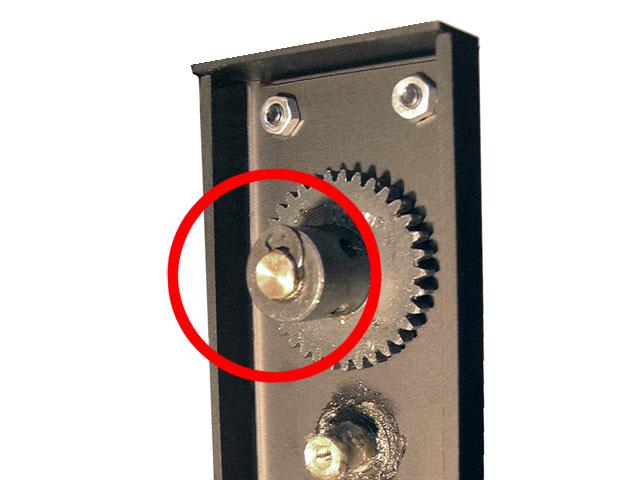

2.3 Drücken Sie den Sicherungsring nun komplett in die Nut, bis dieser spürbar einrastet (z.B. mit Hilfe eines kleinen Schraubendrehers). Vergewissern Sie sich, daß das Zahnrad leichtgängig drehbar ist. |
 |

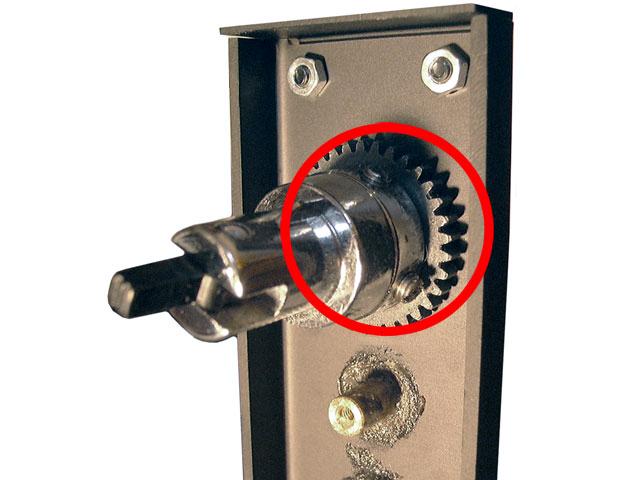

2.4 Setzen Sie den Spulendorn so auf das Zahnrad, daß die beiden Madenschrauben genau über den entsprechenden Bohrungen des Zahnrades liegen. Drehen Sie die beiden Madenschrauben fest, bis diese nicht mehr überstehen. |
 |

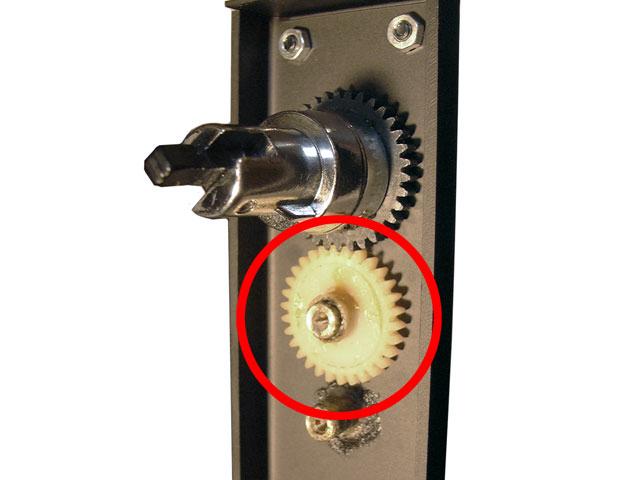

2.5 Schieben Sie das große weiße Kunststoffzahnrad auf die mittlere Achse. Die Seite mit dem längeren Überstand muß dabei zu Ihnen zeigen. Vergewissern Sie sich, daß beide Zahnräder leichtgängig ineinander greifen. |
|
Vorbereitung des vorderen Armes (Abwickelspulenarm)
Vor dem Zusammenbau müssen bei diesem Arm nur die Achsen 1 und 3 gut eingefettet werden (vgl. Schritt 2.1) Hierbei soll auch der angrenzende Bereich um die Achsen herum mit eingefettet werden, da die Zahnräder an diesen Stellen im Betrieb aufliegen. Führen Sie dann auch bei diesem Spulenarm die Schritte 2.2 bis 2.4 durch. | |
 |

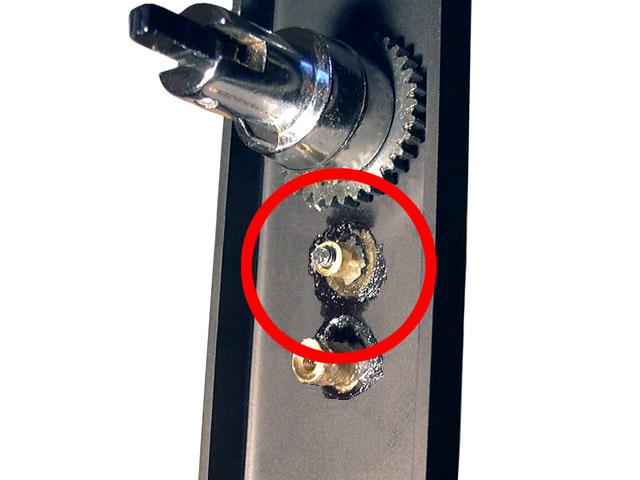

2.6 Stecken Sie die beiliegende lange Schraube von hinten durch die vorgesehene Bohrung. Schieben Sie die in Schritt 1.5 dem 360m Spulenarm entnommene Messingbuchse auf die Schraube. Fetten Sie anschließend auch diese Buchse gründlich ein. |
 |

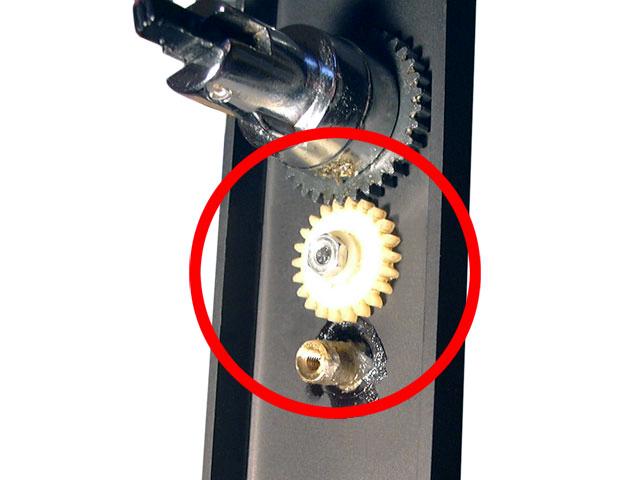

2.7 Schieben Sie das kleine weiße Kunststoffzahnrad nun auf diese Messingbuchse. Die Seite mit dem längeren Überstand muß dabei zu Ihnen zeigen. Sichern Sie das Zahnrad mittels der beiliegenden Mutter. Vergewissern Sie sich, daß beide Zahnräder leichtgängig ineinander greifen. |
